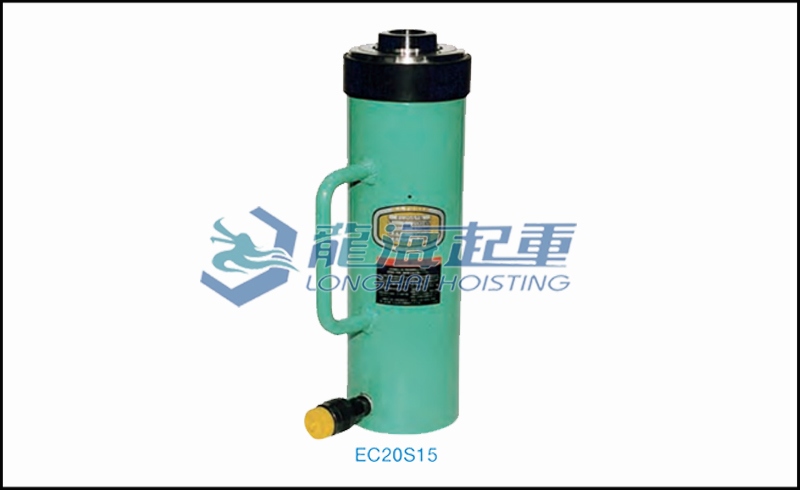

OJEC-S型中空液压千斤顶介绍：
1、OJEC-S型中空液压千斤顶活塞杆经镀铬处理，且具有防尘密封保护，出去附着的灰尘
2、OJEC-S型中空液压千斤顶设有螺纹旋转式的台座，活塞杆内部备有螺纹
3、OJ EC-S型中空液压千斤顶中心设有可贯穿的孔，适用于隧道工程、地铁施工的场合
OJEC-S型中空液压千斤顶尺寸：
OJEC-S型中空液压千斤顶参数：
| 型号 | EC12S4 | EC12S7.5 | EC20S5 | EC20S15 | EC30S6 | EC30S15 | EC50S7 | EC60S15 | EC90S7.5 | |
| 升力 | kN(tf) | 120（12） | 200（20） | 300（30） | 500（50） | 600（60） | 900（90） | |||
| 行程 | mm | 40 | 75 | 50 | 150 | 60 | 150 | 70 | 150 | 75 |
| 高度 H | mm | 142 | 195 | 173 | 335 | 193 | 343 | 242 | 335 | 280 |
| 油缸外径 D | mm | Max.75(70) | 100 | 114 | 150 | 163 | 214 | |||
| 油缸内径 d | mm | 55 | 73 | 90 | 117.52 | 130 | 170 | |||
| 中心孔的直径 q | mm | 20 | 28.5 | 33 | 42 | 55 | 80 | |||
| 承压面积 | cm2 | 17.6 | 30.51 | 47.71 | 80.2 | 88.55 | 131.95 | |||
| 需要油量 | m& | 71 | 132 | 153 | 458 | 287 | 716 | 562 | 1330 | 990 |
| 质量约 | Kg | 4 | 5 | 9 | 15 | 12 | 21 | 25 | 38 | 55 |
| 颈部螺纹的直径 a | mm | M70ⅹ2 | M100ⅹ2 | M110ⅹ2 | M150ⅹ3 | M160ⅹ3 | – | |||
| 颈部螺纹的长度 j | mm | 30 | 35 | 40 | 50 | 60 | – | |||
| 活塞杆螺纹直径 b | mm | M30ⅹ1.5 | M40ⅹ1.5 | M48ⅹ1.5 | M65ⅹ1.5 | M78ⅹ2 | M115ⅹ2 | |||
| 活塞杆螺纹的长度k | mm | 20 | 25 | 30 | 35 | 40 | 45 | |||
| 基座螺纹的直径 c | mm | 2-M8ⅹ12& | 2-M10ⅹ12& | 4-M10ⅹ15& | 4-M12ⅹ20& | 4-M12ⅹ16& | 4-M16ⅹ20& | |||
| s | mm | 58 | 82 | 92 | 120 | 135 | 180 | |||
| 活塞杆直径 f | mm | 40 | 53 | 65 | 90 | 100 | 136 | |||
| 台座直径 o | mm | 38 | 50 | 62 | 85 | 96 | 132 | |||
| t | mm | 7 | 10 | 10 | 12 | 12 | 15 | |||
| g | mm | 10 | 13 | 13 | 15 | 15 | 20 | |||
| 接口螺纹 m | – | NPT3/8 | ||||||||
| 到接口的高度 L | mm | 19 | 19 | 25 | 19 | 27 | 32 | 22 | 27 | |
| 推荐泵 | 手动泵 | TWA-0.3 或 TWA-0.7 | TWA-0.7 | TWA-0.9 | TWA-0.7 | TWA-2.3 | TWA-1.3 | |||
| 电动泵 | NEX-2 或 GH 1/2 | GH 1 | ||||||||
| 附属接头 | B-6JG | |||||||||
OJEC-S型中空液压千斤顶属于日本OJ 品牌原装进口产品，保质12个月，凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
