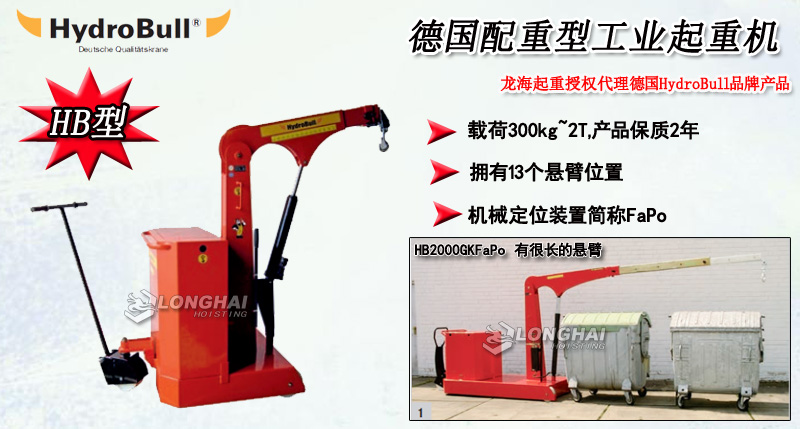

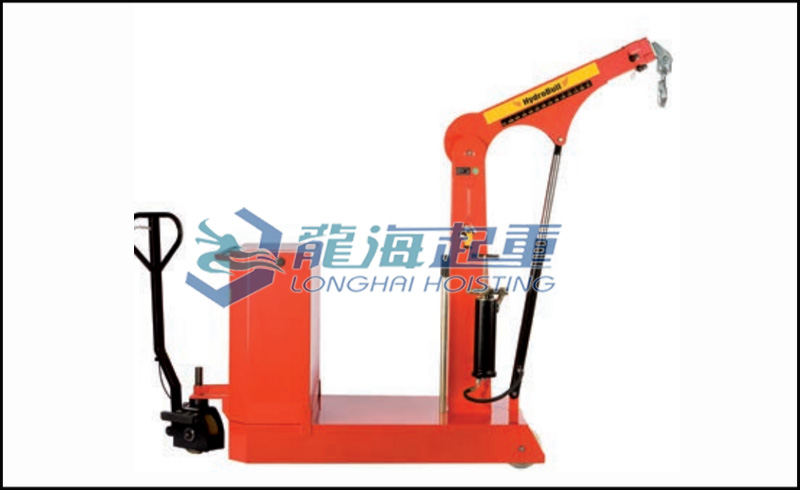

Hydrobull配重型工业起重机介绍:
1、工业配重起重机具有后置式底盘,因此可以直接驱动负载和机器。;
2、Hydrobull配重型工业起重机拥有13个悬臂位置,提供很长的延伸和提升能力。 没有其他起重机可以拥有如此巨大的延伸能力和升降高度,经常用于天花板的维护工作。
3、Hydrobull配重型工业起重机使用寿命长,使用频率很高,至今仍被要求为30 ~40年前售出的设备提供配件。
4、其中HB500GKFaPo型为最短的配重起重机:它的轴距只有1000毫米! 只需要大约1600mm 的转弯半径,适合空间有限场合作业用!
【提升】
通过4个设置的精密泵、高质量的符合DIN标准的安全旋转镀锌吊钩实现。泵杆是水平的,使得力直接传递到泵。力从上方施加到杠杆,借助夹持延伸件以实现更大的杠杆作用。
【下降】
下降通过T形手柄完成;取决于开口的调节,负载按毫米下降,按比例更快或更慢。负载可以在任何点停止。
【驾驶】
由Hydrobull机械定位装置手动支持。单个人可以容易地操纵驾驭。控制手柄具有几乎180度的转动角度,允许起重机几乎在其前轮上转动,拐弯半径很小。除了HB300GKNF8,它有个简单的控制手柄。
【制动】
通过转动安装在方向盘护罩上的一个操纵杆,可以简单方便地完成制动,所有轮子有脚部保护设计。

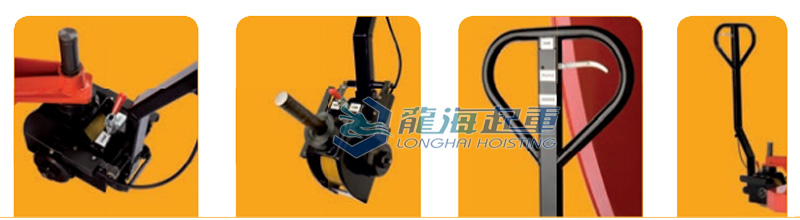

【Hydrobull配重型工业起重机的“亮点”】Hydrobull机械定位装置(简称FaPo)
用来移动工业起重机,机械定位装置安装在方向盘上,通过上下移动转向手柄,动力被传递到车轮,一个人可以移动1.3吨到3.8吨的起重机加上型号HB1000到HB3000FaPo的最大负载重量,并且可以以毫米为精度的缓慢移动机器及负载!如下图:

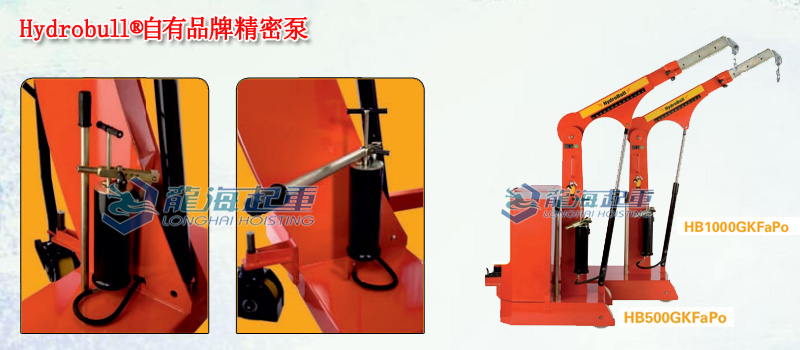

【精密泵】
具有4种功率设置,您可以在提升时选择。泵的功率越大,提升高度越高。这可以实现尽快到达希望的高度。只需改变泵中的螺栓即可选择功率。如下图:

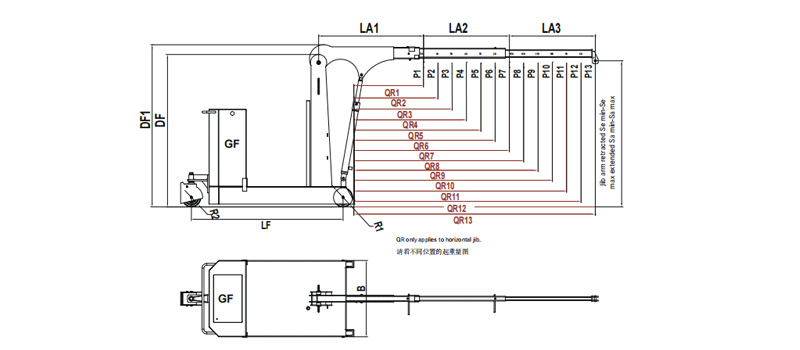

Hydrobull配重型工业起重机参数:
HB500GK FaPo |
HB1000GK FaPo |
HB2000GK FaPo |
HB300GKN |
||||||||||
位置 |
P:提升载荷 QH:液压部分前臂长度 QR:轮子前臂长度 |
P kg |
QH mm |
QR mm |
P kg |
QH mm |
QR mm |
P kg |
QH mm |
QR mm |
P kg |
QH mm |
QR mm |
1 | P1︱QH1︱QR1 | 500 | 630 | 730 | 1000 | 630 | 730 | 2000 | 1075 | 1025 | 300 | 630 | 730 |
2 | P2︱QH2︱QR2 | 425 | 780 | 880 | 820 | 780 | 880 | 1600 | 1250 | 1200 | 250 | 780 | 880 |
3 | P3︱QH3︱QR3 | 360 | 930 | 1030 | 660 | 930 | 1030 | 1200 | 1425 | 1375 | 215 | 930 | 1030 |
4 | P4︱QH4︱QR4 | 320 | 1080 | 1180 | 460 | 1080 | 1180 | 800 | 1600 | 1550 | 185 | 1080 | 1180 |
5 | P5︱QH5︱QR5 | 290 | 1230 | 1330 | 355 | 1230 | 1330 | 600 | 1825 | 1725 | 165 | 1230 | 1330 |
6 | P6︱QH6︱QR6 | 260 | 1380 | 1480 | 280 | 1380 | 1480 | 450 | 1950 | 1900 | 155 | 1380 | 1480 |
7 | P7︱QH7︱QR7 | 240 | 1530 | 1630 | 240 | 1530 | 1630 | 400 | 2125 | 2075 | 130 | 1530 | 1630 |
8 | P8︱QH8︱QR8 | 180 | 1680 | 1780 | 180 | 1680 | 1780 | 300 | 2300 | 2250 | 120 | 1680 | 1780 |
9 | P9︱QH9︱QR9 | 150 | 1830 | 1930 | 150 | 1830 | 1930 | 250 | 2475 | 2425 | 100 | 1830 | 1930 |
10 | P10︱QH10︱QR10 | 130 | 1980 | 2080 | 130 | 1980 | 2080 | 220 | 2650 | 2600 | 90 | 1980 | 2080 |
11 | P11︱QH11︱QR11 | 110 | 2130 | 2230 | 110 | 2130 | 2230 | 200 | 2825 | 2775 | 80 | 2130 | 2230 |
12 | P12︱QH12︱QR12 | 100 | 2280 | 2380 | 100 | 2280 | 2380 | 170 | 3000 | 2950 | 70 | 2280 | 2380 |
13 | P13︱QH13︱QR13 | 90 | 2430 | 2530 | 90 | 2430 | 2530 | 155 | 3175 | 3125 | 60 | 2430 | 2530 |
HB500GK FaPo |
HB1000GK FaPo |
HB2000GK FaPo |
HB300GKN |
|||
LA1 to LA3 | 吊臂长度缩回-伸展 | mm | 1100-2900 | 1100-2900 | 1650-3750 | 1100-2900 |
LF | 底盘长度(轴距) | mm | 990 | 1590 | 2250 | 990 |
B/Bi | 机体宽度 外部/内部 | mm | 800/- | 800/- | 1000/- | 800/- |
DF/DF1 | 间隙高度,悬臂下降/水平 | mm | 1650/1700 | 1650/1700 | 1910/2170 | 1650/1700 |
Se min./max. | 提升高度LA1min/LA1max | mm | 970-2400 | 970-2400 | 970-3200 | 970-2400 |
Sa min./max. | 提升高度LA3min/LA3max | mm | 50-3750 | 50-3750 | 0-5000 | 50-3750 |
过道宽度90°时min,大概 | mm | 1600 | 2200 | 3000 | 1600 | |
钩长 | mm | 225 | 265 | 330 | 225 | |
R1 | 负载一侧尼龙轮 | mm | 2×200 | 2×200 | 2×250 | 2×200 |
R2 | 驱动一侧尼龙轮 | mm | 1×200×80 | 1×200×80 | 1×200×80 | 2×200 |
U | 净空 | mm | ˉ | ˉ | ˉ | ˉ |
O | 地面净空 | mm | 25 | 25 | 25 | 25 |
重量(包括空的可拆卸盒) | kg | 360 | 365 | 650 | 360 | |
GF | 设备只能在安装配重的情况下使用 | kg | 1000 | 1000 | 1950 | 540 incl. |
在LA1-LA3每个泵行程是/非max载荷 | approx. | 40-85/70-155mm | 40-85/70-155mm | 5-15/10-30mm | 5-15/10-20mm | |
驱动 | FaPo | FaPo | FaPo | ˉ |
温馨提示:Hydrobull配重型工业起重机产品不断升级,当产品外形尺寸发生改变时均有实物为准,恕不另行通知。
Hydrobull配重型工业起重机属于德国Hydrobull品牌产品,保质2年(易损件除外),凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿.
