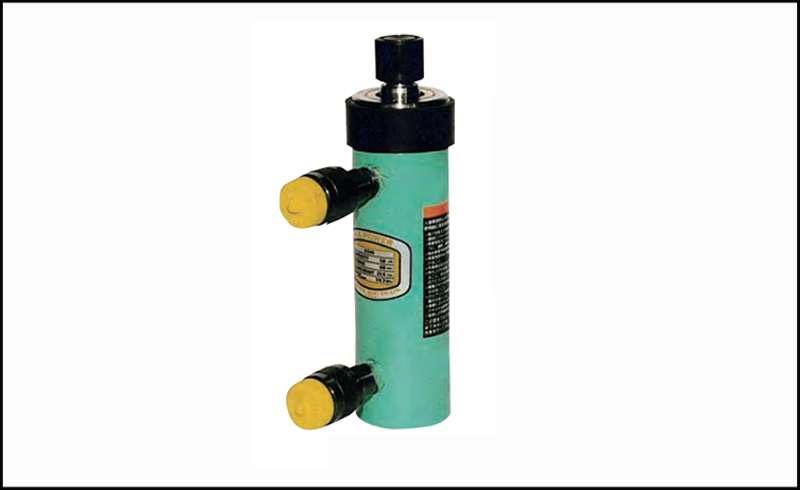

OJ EH型双作用液压千斤顶介绍:
1、OJ EH型双作用液压千斤顶活塞杆经过镀铬加工,密封保护防止污垢
2、OJ EH型双作用液压千斤顶允许的横向载荷是起重能力的1/20
3、OJ EH型双作用液压千斤顶嵌入式台座,如需颠倒使用,可订购螺纹旋入式
4、OJ EH型双作用液压千斤顶由液压进行推拉,拉力大约是升力的1/2
OJ EH型双作用液压千斤顶尺寸:
OJ EH型双作用液压千斤顶参数:
型号单位项目 | E5H3 | E5H8 | E5H15 | E10H3 | E10H8 | E10H15 | E10H25 | |
升力 | kN(tf) | 50(5) | 100(10) | |||||
拉力 | kN(tf) | 22(2.2) | 45(4.5) | |||||
行程 | mm | 30 | 80 | 150 | 30 | 80 | 150 | 250 |
高度 H | mm | 168 | 218 | 288 | 183 | 233 | 303 | 403 |
油缸外径 D | mm | 55 | 67 | |||||
油缸内径 d | mm | 30 | 43 | |||||
承压面积 | cm2 | 7.07 | 14.52 | |||||
需要油量 | m& | 21 | 57 | 106 | 44 | 116 | 218 | 363 |
质量约 | Kg | 3 | 3.8 | 4.9 | 4.5 | 5.5 | 7 | 9.5 |
颈部螺纹的直径 a | mm | M55ⅹ1.5 | M67ⅹ1.5 | |||||
颈部螺纹的长度 j | mm | 27 | 33 | |||||
活塞杆螺纹直径 b | mm | M18ⅹ1.5 | M27ⅹ2 | |||||
活塞杆螺纹的长度k | mm | 18 | 20 | |||||
基座螺纹的直径 c | mm | M27ⅹ2 | M36ⅹ2 | |||||
基座螺纹的长度 n | mm | 17 | 20 | |||||
活塞杆直径 f | mm | 22.4 | 32 | |||||
台座直径 o | mm | 28 | 38 | |||||
t | mm | 8 | ||||||
g | mm | 30 | 33 | |||||
接口螺纹 m | – | NPT3/8 | ||||||
到接口的高度 L | mm | 31 | 35 | |||||
接口之间的距离 P | mm | 63 | 113 | 183 | 65 | 115 | 185 | 285 |
推荐泵 | 手动泵 | TWAD-0.9 | ||||||
电动泵 | NEX-2 或 GH1/2、GH1 | |||||||
附属接头 | B-6JG |
OJ EH型双作用液压千斤顶属于日本OJ 品牌原装进口产品,保质12个月,凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
