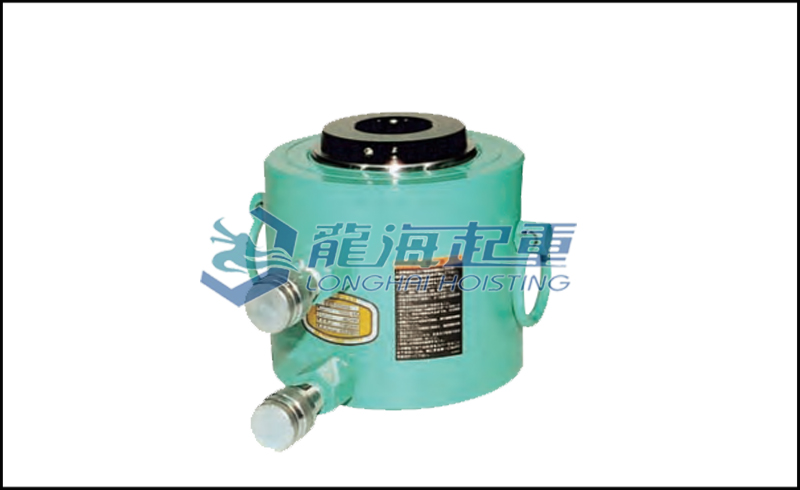

OJ EC-H型中空液压千斤顶介绍：
1、OJ EC-H型中空液压千斤顶双作用设计，结构紧凑，横向载荷是升力的1/20
2、OJ EC-H型中空液压千斤顶液压驱动，活塞滑动部分为铜合金材质
3、OJ EC-H型中空液压千斤顶活塞杆由硬铬镀层处理，防尘密封可以去除附着在活塞杆上的灰尘
4、OJ EC-H型中空液压千斤顶安全阀的型号可按需定制
5、OJ EC-H型中空液压千斤顶活塞和气缸部分采用SCM 435热处理的材料
OJ EC-H型中空液压千斤顶参数：
| 型号 | EC30H15 | EC30H25 | EC60H25 | EC90H25 | EC100H4 | EC140H20 | |
| 升力 | tf | 30 | 60 | 90 | 100 | 140 | |
| 拉力 | tf | 18 | 30 | 45 | – | – | |
| 行程 | mm | 150 | 250 | 250 | 250 | 40 | 200 |
| 低位高度 H | mm | 310 | 415 | 452 | 465 | 190 | 383 |
| 油缸外径 D | mm | 114 | 163 | 193 | 200 | 253 | |
| 油缸内径 d | mm | 90 | 130 | 150 | 155 | 195 | |
| 中心孔的直径q | mm | 33 | 55 | 55 | 55 | 80 | |
| 承压面积 | cm2 | 47.71 | 88.55 | 132.54 | 144.54 | 203.61 | |
| 需要油量 | m& | 716 | 1200 | 2220 | 3320 | 578 | 4080 |
| 质量约 | Kg | 19 | 25 | 55 | 82 | 38 | 115 |
| 颈部螺纹直接a | mm | M110×2 | M160×3 | M190×3 | – | – | |
| 颈部螺纹长度j | mm | 40 | 50 | 65 | – | – | |
| 活塞杆螺纹直接b | mm | M48×1.5 | M78×2 | M85×2 | M85×2 | M115×2 | |
| 活塞杆螺纹长度k | mm | 30 | 40 | 45 | 45 | 50 | |
| 基座螺纹直接c | mm | 4-M10×15 | 4-M12×24 | 4-M16×24 | 4-M16×17 | 4-M16×20 | |
| s | mm | 92 | 135 | 160 | 165 | 210 | |
| 活塞杆之间f | mm | 67 | 105 | 120 | 125 | 160 | |
| 台座直接o | mm | 62 | 96 | 110 | 110 | 145 | |
| t | mm | 10 | 12 | 15 | 15 | 18 | |
| g | mm | 13 | 17 | 20 | 20 | 23 | |
| 接口螺纹 m | – | NPT3/8 | |||||
| 到接口的高度 L | mm | 32 | 42 | 42 | 27 | 32 | |
| 接口之间的距离P | mm | 200 | 305 | 308 | 313 | 83 | 253 |
| 使用泵 | 手动泵 | TWAD-0.9 | TWAD-1.3 | TWAD-4 | TWAD-0.9 | TWAD-6 | |
| 电动泵 | NEX-2 或 GH 1/2 | GH 1 | GH 1 | GH 2 | |||
| 附属接头 | B-6JG | +B-9J | |||||
|
型号 |
EC30H20 | EC50H25 | EC100H15 | EC100H30 | EC200H15 | EC200H35 | |
| 升力 | tf | 30 | 50 | 100 | 200 | 200 | |
| 行程 | mm | 200 | 250 | 150 | 300 | 150 | 350 |
| 低位高度 H | mm | 360 | 460 | 345 | 515 | 390 | 600 |
| 油缸外径 D | mm | 115 | 150 | 20 | 270 | ||
| 油缸内径 d | mm | 90 | 117.52 | 160 | 215 | ||
| 中心孔的直径q | mm | 33 | 45 | 55 | 75 | ||
| 承压面积 | cm2 | 47.71 | 77.30 | 144.32 | 284.51 | ||
| 需要油量 | m& | 955 | 1933 | 2165 | 4330 | 4270 | 9960 |
| 质量约 | Kg | 23 | 50 | 70 | 100 | 145 | 210 |
| 基座螺纹直接c | mm | 2-M10×12 | 2-M10×15 | – | 2-M12×15 | 2-M16×32 | |
| -0.2
-0.3 u |
mm | 93 | 122 | – | 160 | 205 | |
| v | 10 | 10 | – | 10 | 15 | ||
| s | 74 | 103 | – | 130 | 165 | ||
| 活塞杆之间f | mm | 71 | 90 | 125 | 165 | ||
| g | mm | 2 | 5 | 5 | 2 | ||
| 接口螺纹 m | – | NPT3/8 | |||||
| 到接口的高度 L | mm | 35 | 43 | 39 | 49 | 68 | 70 |
| 接口之间的距离P | mm | 245 | 317 | 192 | 352 | 207 | 415 |
| 使用泵 | 手动泵 | TWAD-1.3 | TWAD-2.3 | TWAD-4 | TWAD-6或8 | ||
| 电动泵 | NEX-2 或 GH 1/2 | GH 1 | GH 2,GH 3-T2 | GH 3,GH 5-T2 | |||
| 附属接头 | B-6JG | +B-9J,B-12J | |||||
OJ EC-H型中空液压千斤顶属于日本OJ 品牌原装进口产品，保质12个月，凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
